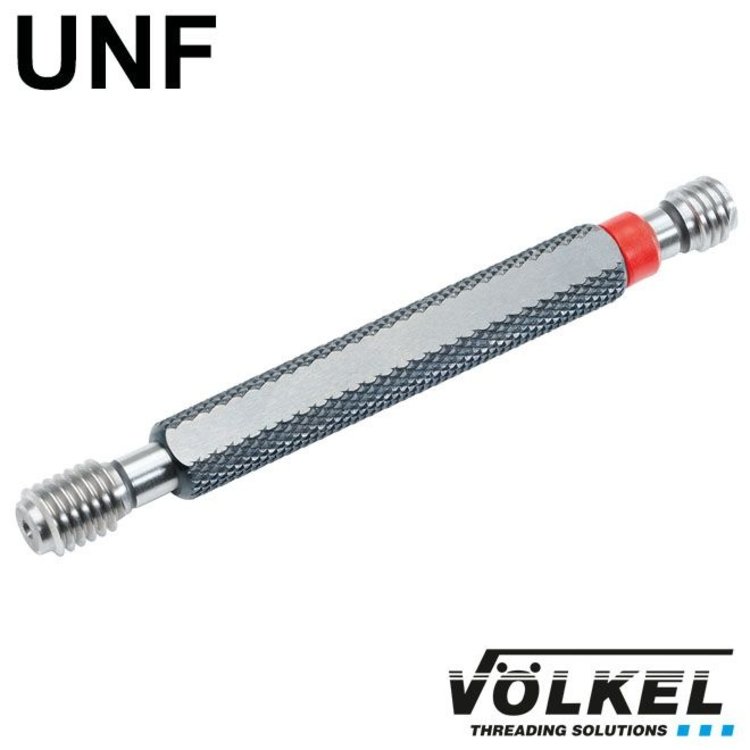

Draadpenkaliber GO / NO-GO, tolerantie 2B, UNF Nr. 2 x 64

Schroefdraad kan gecontroleerd worden met een schroefdraadcaliber. Een schroefdraadcaliber bestaat uit 2 delen een GO (goedkeur) en NO-GO (afkeur, te herkennen aan de rode kleur). Voor het controleren van schroefdraad dient er als volgt gehandeld te worden. De GO-kant dient soepel en zonder haperingen of grote weerstand ingedraaid te kunnen worden. Vervolgens dient de NO-GO-kant maximaal 2 gangen in het gat gedraaid te kunnen worden. Lukt beide of 1 van deze 2 niet, dan is het schroefdraad niet in orde. Met de GO-kant voel je of het draad goed gesneden is met de juiste spoed. Met de NO-GO-kant voel je of het draad niet te groot of niet te klein is en dus aan de voorgeschreven tolerantie voldoet.

Specificaties:
Schroefdraadsoort: Amerikaanse fijne draad ANSI B 1.1
Afkorting draadsoort: UNF
Norm kaliber: ANSI B 1.2
Geschikt voor goedkeur (GO) en afkeur van schroefdraad (NO-GO)
Nominale grootte: UNF Nr. 2 x 64
Tolerantie: 2B

Merk: Völkel
Typenummer Völkel: 16578
