Beoordeel Draadpenkaliber GO / NO-GO, tolerantie 6H, Mf 5 x 0.35

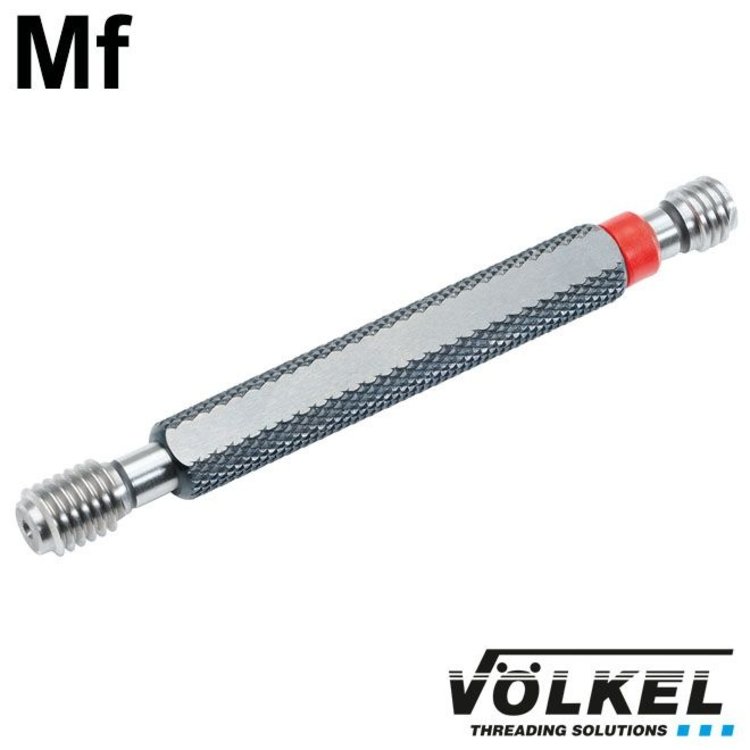

Draadpenkaliber GO / NO-GO, tolerantie 6H, Mf 5 x 0.35

Artikelcode 156371
€46,50
(€56,27 Incl. btw)
Schroefdraadsoort: ISO metrisch fijne draad DIN 13, Nominale grootte: Mf 5 x 0.35, Tolerantie: 6H, Geschikt voor goedkeur (GO) en afkeur (NO-GO), Merk: Völkel
op voorraad
Levering na 24-1-2025
Beschrijving

Schroefdraad kan gecontroleerd worden met een schroefdraadcaliber. Een schroefdraadcaliber bestaat uit 2 delen een GO (goedkeur) en NO-GO (afkeur, te herkennen aan de rode kleur). Voor het controleren van schroefdraad dient er als volgt gehandeld te worden. De GO-kant dient soepel en zonder haperingen of grote weerstand ingedraaid te kunnen worden. Vervolgens dient de NO-GO-kant maximaal 2 gangen in het gat gedraaid te kunnen worden. Lukt beide of 1 van deze 2 niet, dan is het schroefdraad niet in orde. Met de GO-kant voel je of het draad goed gesneden is met de juiste spoed. Met de NO-GO-kant voel je of het draad niet te groot of niet te klein is en dus aan de voorgeschreven tolerantie voldoet.

Specificaties:
Schroefdraadsoort: ISO metrisch fijne draad DIN 13
Afkorting draadsoort: Mf
Norm kaliber: DIN ISO 1502
Geschikt voor goedkeur (GO) en afkeur van schroefdraad (NO-GO)
Nominale grootte: Mf 5 x 0.35
Tolerantie: 6H

Merk: Völkel
Typenummer Völkel: 16043

Tags: ISO metrisch fijne draad DIN 13 ; DIN ISO 1502 ; DINISO1502 ; GO / NO-GO ; GO / NO-GO ; GO - NO GO ; goedkeur ; afkeur ; Mf 5 x 0.35 ; Mf5x0.35 ; Mf 5 x 0,35 ; Mf5x0,35 ; M 5 x 0.35 ; M5x0.35 ; M 5 x 0,35 ; M5x0,35 ; 6H ; 6 H ; caliber ; schroefdraadcaliber ; meetpen ; schroefdraadmeetpen ; schroefdraadcontrole ; Volkel ; Voelkel
