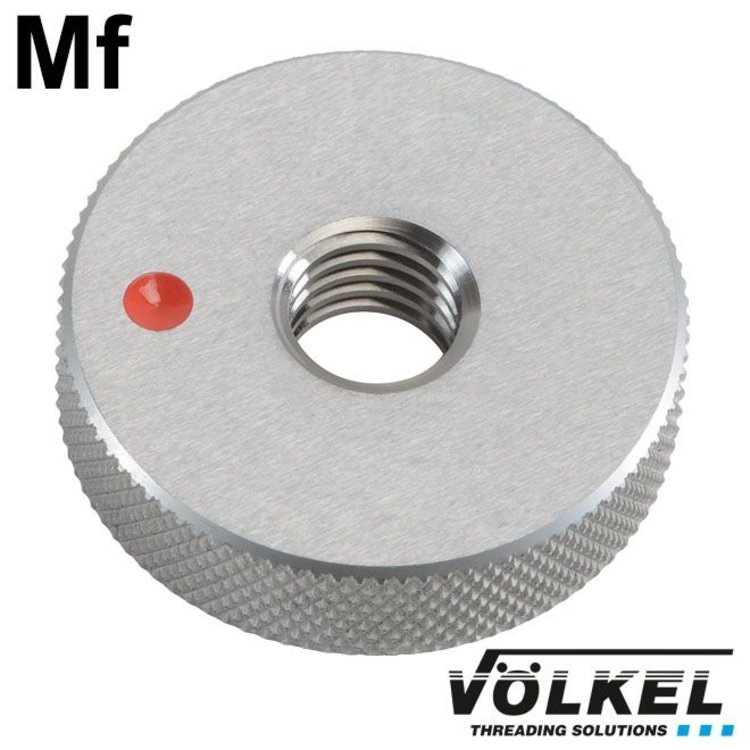

Draadringkaliber NO-GO, tolerantie 6g, Mf 22 x 2.0

Schroefdraad kan gecontroleerd worden met een schroefdraadcaliber. Een schroefdraadcaliber bestaat uit 2 delen een GO (goedkeur) en NO-GO (afkeur, te herkennen aan de rode kleur). Voor het controleren van schroefdraad dient er als volgt gehandeld te worden. De GO-kant dient soepel en zonder haperingen of grote weerstand opgedraaid te kunnen worden. Vervolgens dient de NO-GO-kant maximaal 2 gangen op het draad gedraaid te kunnen worden. Lukt beide of 1 van deze 2 niet, dan is het schroefdraad niet in orde. Met de GO-kant voel je of het draad goed gesneden is met de juiste spoed. Met de NO-GO-kant voel je of het draad niet te groot of niet te klein is en dus aan de voorgeschreven tolerantie voldoet.

Specificaties:
Schroefdraadsoort: ISO metrisch fijne draad DIN 13
Afkorting draadsoort: Mf
Norm kaliber: DIN ISO 1502
Geschikt voor afkeur van schroefdraad (NO-GO)
Nominale grootte: Mf 22 x 2.0
Tolerantie: 6g

Merk: Völkel
Typenummer Völkel: 16392
